Java3Dにおけるシーングラフの構造

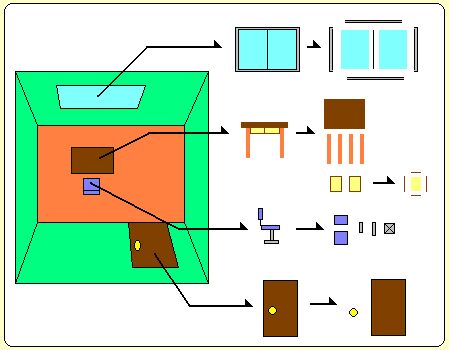

ある部屋を考えてみます。部屋の中央にはテーブルと椅子が置いてあり、北側の壁には窓、南側の壁にはドアがあるとしましょう。

このような階層構造は、おおざっぱに次のように書くことができます。

部屋 ［
  窓
  机
  椅子
  ドア
］

部屋 ［
  窓 ［
    窓枠 ［
      枠材１ 枠材２ 枠材３ 枠材４
    ］
    ガラス１ ガラス２
    仕切り板
  ］
  机［
    天板
    足１ 足２ 足３ 足４
    引き出し ［
      底板 側板１ 側板２ 側板３ 側板４
    ］
  ］
  椅子［
    背もたれ いす板 足 台 つなぎ金具
  ］
  ドア［
    とびら ノブ
  ］
］

VRMLで仮想３次元空間を設計する時も、同じような階層構造を考えなくてはなりません。VRMLでは、このような空間の階層構造のことをシーングラフと呼びます。

グループ化ノードと子ノード

VRMLのノードには大きく分けて２つの種類があります。
• グループ化ノード
自分自身の中に他のノードを含むことができるノードです。グループ化ノードには以下のものがあります。

Anchor

Billboard

Collision

Gruop

Transform

代表的なグループ化ノードは Transform ノードです。このノードは非常に頻繁に出てきます。
• 子ノード
グループ化ノードに含まれることができるノードです。グループ化ノードも含めて、たいていのノードは子ノードになることができます。

グループ化の方法

いくつかのノードをグループ化するには、グループ化ノードを使います。グループ化ノードには必ず children フィールドが含まれています。このフィールドは MFNode 型で、複数のノードを中に含むことができます。
例えば、机を作るために１つの板と４本の棒をグループ化するには次のように書きます（ここでは簡単にするために不要なノードは省いています）。

Transform {
  children [
    Box { ... }
    Cylinder { ... }
    Cylinder { ... }
    Cylinder { ... }
    Cylinder { ... }
  ]
}

中括弧 ｛ ｝ と大括弧 ［ ］ がありますからはっきりと区別してください。ノードの次には中括弧。フィールドの次には大括弧です。
重要な点は、Transform ノードの children フィールドの中に、５つのノードが含まれているということです。
